Diese Anweisung soll in verständlicher Weise aufzeigen wie die Anlage zu montieren ist.

Die normalen Login Daten sind: Benutzer: Burger / Passwort: 3053

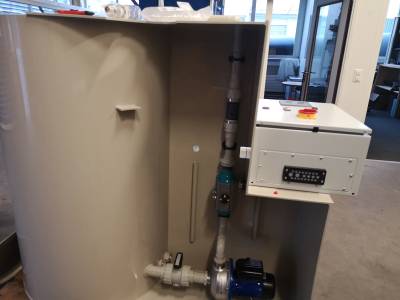

Die Pumpe und der 3-Weg Hahn ,der Hahn vor der Pumpe und der Injektoren werden der Allplast geliefert. Diese Teile werden bereits von Allplast auf die Anlage aufgebaut. Dabei ist immer die Stellung des Kugelhahns zum Antrieb zu kontrollieren. Für die Montage der Tankmischdüse, kann die Anlage abgelegt werden.

Das Kabel der Hochalarmsonde muss verlängert werden. Das machen wir mit Stumpfverbinder auf ein 2 poliges Kabel und Schützen die Spleissung mit Schrumpfschlauch. Die Speisung soll dann im 4-Kt Rohr verdeckt bleiben.

Von Werk aus wird der Hochalarmschwimmer als Schliesser geliefert. Die Anlage braucht aber einen Öffner. Wird der Schwimmer andersrum auf den Stab gesteckt, wird die Funktion vom Schliesser auf Öffner gewechselt.

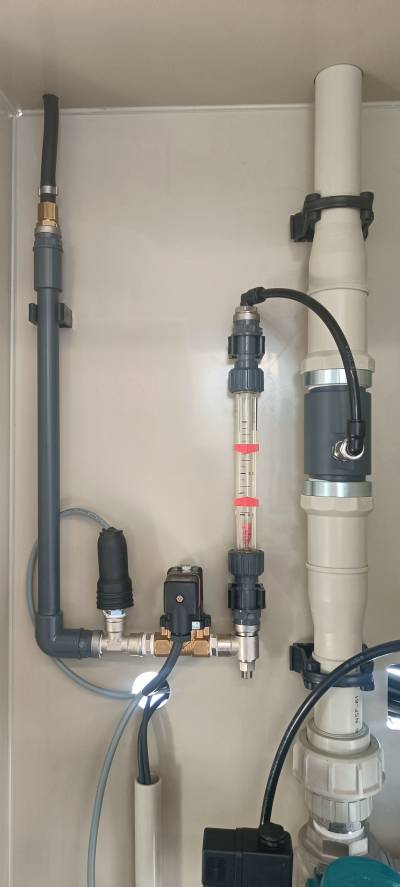

Wird die Säure über eine Co2-Flasche oder auxtern über eine CO2 Zuleitung dosiert, muss die Neutra 500 mit einem Drucksensor, einem Magnetventil und einem Durchflussmesser mit Nadelventil ausgestattet werden. Zusätzlich muss beim Co2-Injektor noch ein Doppelnippel 1/4„ sowie ein 1/4“ Rückschlagventil eingebaut werden Wichtig ist, soll mit der Anlage auch saures Abwasser mit Lauge neutralisiert werden, muss der Rückschläger und der Doppelnippel aus Edelstahl ausgeführt werden. Dies sieht wie folgt aus
:

Die Kreislauf und Entsorgungspumpe wird im Stern angeschlossen (3x400V) Damit die Drehrichtung stimmt, müssen die Anschlüsse auf der Pumpe (Braun/Grau/schwarz) bn/gy/bk angeschlossen werden auf der Klemme in der normierten Reihenfolge (Braun/Schwarz/Grau) bn/bk/gy. Das schützt aber nicht davor die Drehrichtung bei der Inbetriebnahme zu prüfen.

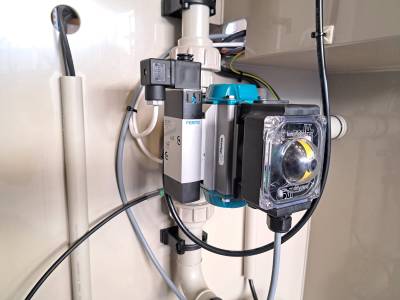

Auf der Anlage ist ein 3-Weg Hahn mit T-Bohrung verbaut, welcher einfachwirkend ist. Die normale Position soll so sein, dass das Wasser im Kreis gepumpt wird. Mit Geschaltetem Pilotventil muss das Wasser in Richtung Kanalisation gepumpt werden. <color #ed1c24>Bei einem einfach wirkenden Antrieb, ist das Pilotventil auf Position 3/2 einzustellen und die Anschlussnummern sind zu beachten ( 4 bei 4 und 2 bei 2)</color> Die Anschläge für 0 und 90° können an den seitlich angebrachten Schrauben des Antriebes eingestellt werden. Bei einem doppelwirkenden Antrieb muss das Ventil auf 5/2 gestellt sein. Bei den Verschraubungen am 3 Wegeventil ist zu kontrollieren, ob sie dicht sind. Bei Undichtheit kann eventuell mit entsprechenden Schlauchbriden abgedichtet werden.

Bevor die Sensoren montiert werden könnn, müssen die Gewinde mit den entsprechenden Gewindeschneidern nachbearbeitet werden. Das Gewinde der pH-Sonde muss im hinteren Bereich mit einem Fräser ausgenommen werden, damit die Schiebearmatur nicht klemmt.

Für die pH-Sonde der Endkontrolle, muss noch ein Gewinde in die Messing-Reduktion geschnitten werden. ( G1„ auf G3/4“ mit M4 Gewinde) Danach mit Loctite die Schraube eindichten.

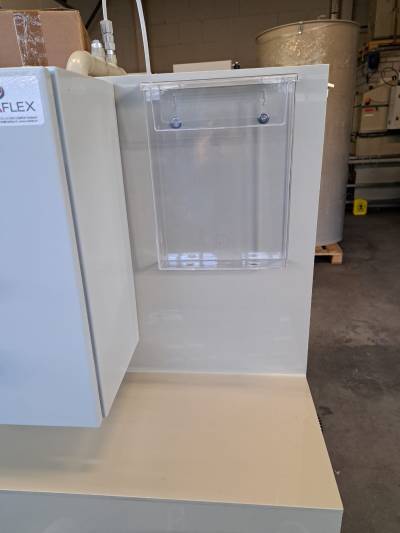

Bei der Montage der Dokumentenbox, müssen zwischen Box und der Anlage Unterlagsscheinben montiert werden. Sonst kommt es zu Rissen im Plexi.

Betriebsanletung Neutra 500 TP 18076_neutra500tp.pdf

Normalerweise werden Dosierpumpen über den Frequenzausgang gesteuert. Entsprechend ist die Pumpe anzuschliessen und zu konfigurieren. Dosierpumpen

Inbetriebnahme und Konfiguration
